一、概述

1、产品简介

该电力作业移动工具柜是一种集运载行驶、作业工程于一体的专用舱体，在电力工程应急抢修作业中，具有快速反应、运载器材、抢险维修保障、警示、通讯等功能。

该电力作业移动工具柜为一种电力应急抢修专用工具箱，包括箱体，其特征是在所述箱体两侧内安放有两排工具货架，货架上面的间隔布局根据盛放电力抢修工器具的大小而特别制定，箱体的左右侧面分别设置有2扇轻质卷帘门；在箱体的后侧亦设有1扇轻质卷帘门，每个卷帘门宽度为1500mm，中间行道为0.75米宽度，用来放置机动收线器和机动绞磨机，亦可以满足一个人正常出入。

该电力作业移动工具柜按照各种抢修标准化作业书要求，将各种抢修工器具和常用材料标准化配置，然后采用模块化设计，分类放置于箱体中，既能够满足供电所大量而繁杂的日常故障排除，又能兼顾必要的应急抢修工作。本实用新型的电力应急抢修专用工具箱可以满足农村供电所各类故障排除、应急抢修的需要，缩短工器具、材料准备和抢修时间，进而縮短对用户停电时间，确保实现对用户的供电服务承诺。

2、产品定位

1)      满足电力抢修功能；

2)      工具排列整齐、 固定可靠；

3)      工具排列满足人性化要求， 存取方便， 减少工作人员劳动强度；

4)      重量较大、使用频繁物品放置在较低位置， 高处放置轻、小、使用不频繁物品；

5)      合理设置滑动、升降、牵引等机构，使设备能够展开迅速，货物取用方便，同时提高整体技术水平；

6)      通过底部叉车孔，顶部吊环双结构，方便装卸车。

7)      整体设计体现电力抢修“有序、规范、快速、安全”的精神。

二、产品结构简介

1)      舱体主体：整个舱体大小为3500x1850x2100mm，从门的数量可分为4个小仓和一个过道，四个舱体可根据客户的实际情况来改正舱体名称以及大小；舱体主体结构架采用矩形管材、方管、异型铝合金、加强筋、冷板折边等材料焊接而成；

a)   顶边大梁、四周立柱80*40*3.0 方管。

b)  底边梁 100x*40 *3h方管。

c)   底横梁，中间立柱 40*40x2.5h方管。

d)  叉车孔采用200x100x3h方管，顶部安装M24吊环。

e)   侧板，顶板 1.6mm Q235 钢板压型。

f)   箱体外尺寸3500x1850x2100mm。

g)  箱体颜色，标识待定？

h)  地板铺4h花纹铝板。

i)    箱内无任何电路布局，无照明设备。

2)      存放货架：舱体里面的货架统一采用新型铝材搭接而成，无需焊接，可以根据摆放位置的工器具大小确定整个货架的布局，从而提高里面的空间利用率。

3)      卷帘门：为方便工具的取用，舱体的三侧共开有五扇门，大小均为1500x1700mm的防火卷帘门。

4)      其他设备：

根据实际的工作性质以及工作需要，也可放置一些照明设备、防火材料，急救药品等。

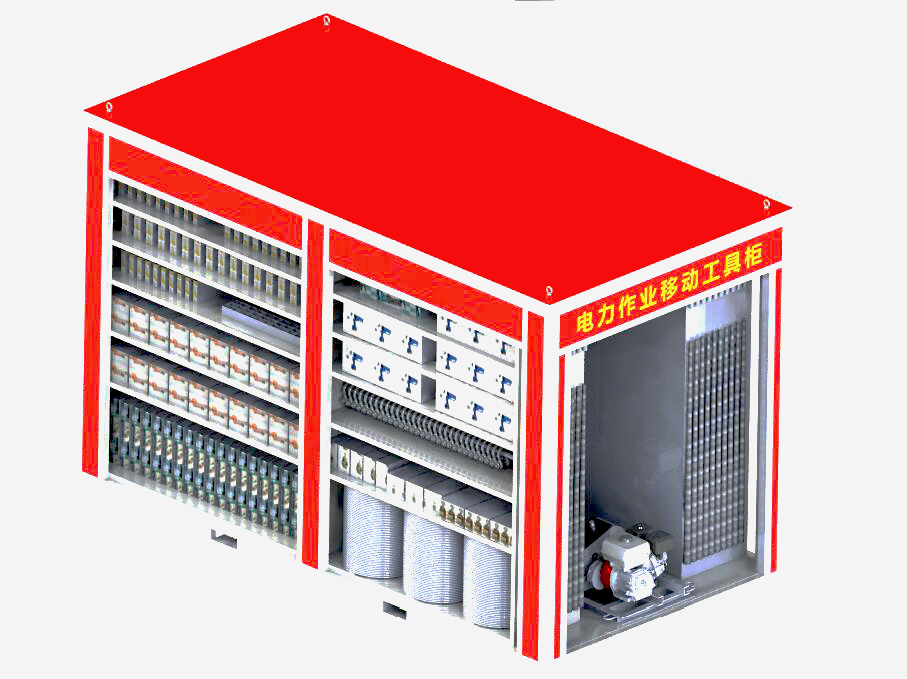

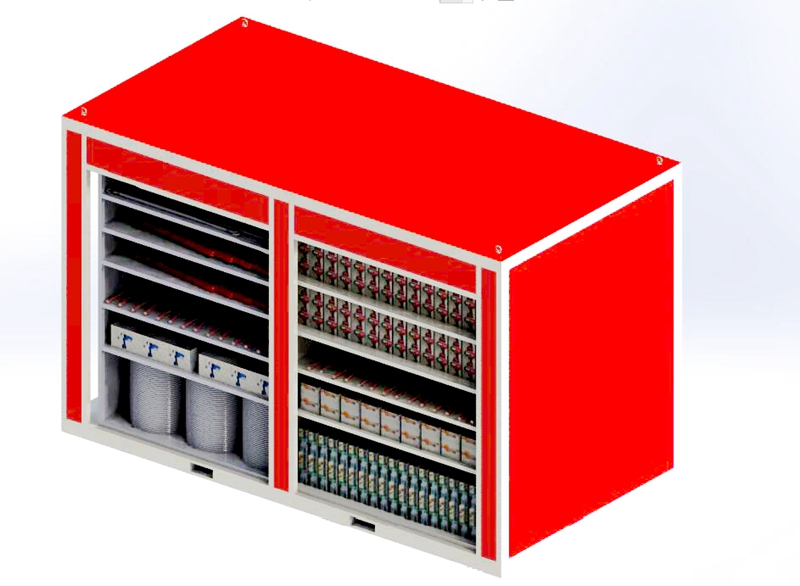

三、产品效果图

四、工器具清单

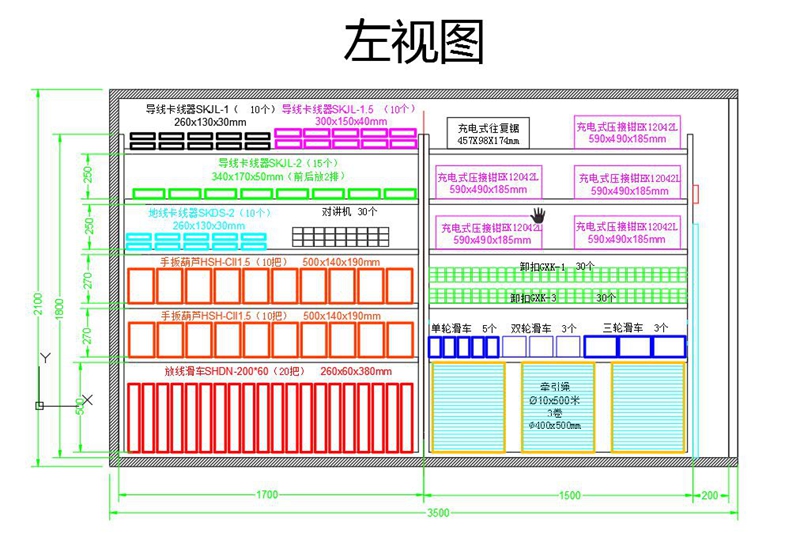

五、平面布局图

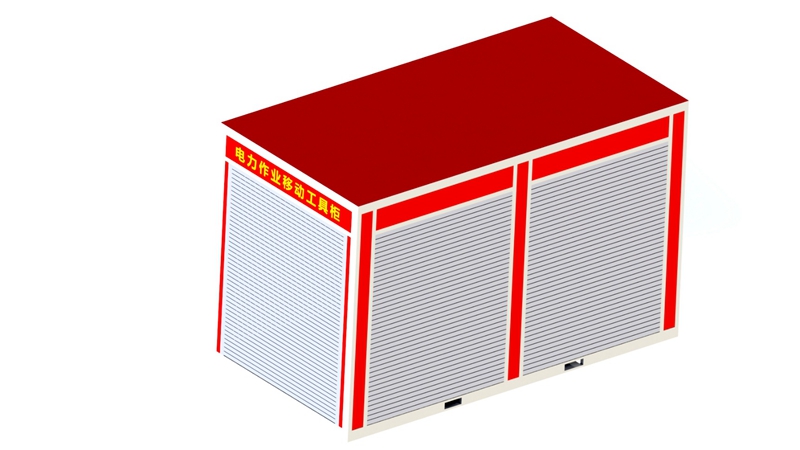

六、最终效果图
